| ASP2030 粉末冶金高速鋼 |
| 點擊次數： 次 | 發布時間：18-08-16 |
|
ASP2030是法國埃赫曼集團旗下Erasteel高速鋼公司的粉末冶金高速鋼牌號，有時也簡稱為A30。

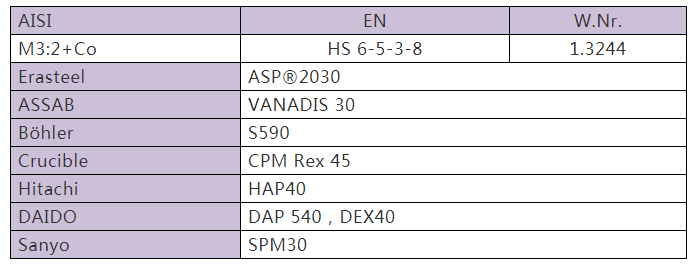

標準與相近商業牌號
化學成分
交貨硬度

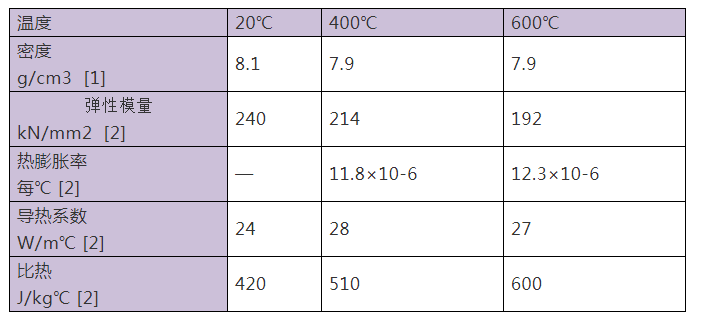

物理性質 [ 1 ] = 軟退火 [ 2 ] = 在1180℃下淬火，在560℃回火，3×1小時 熱處理 · 在保護氣體內，于850～900℃的溫度下軟退火3小時，然后每小時緩冷10℃至700℃，隨后空冷。 · 在600℃到700℃之間去應力約2小時，隨后緩冷至500℃。 · 在保護氣體內淬火，在450～500℃和850～900℃下分兩步預熱，在所需硬度適宜的溫度下奧氏體化。緩冷至40～50℃。 · 建議在560℃的溫度下回火3次， 每次至少1小時。回火之間，冷卻至室溫(25℃)。

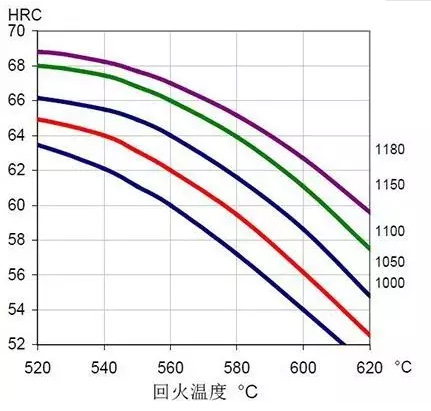

淬火后的硬度(回火3×1小時) 表面處理 ASP2030是PVD(物理涂層)和CVD(化學涂層)的良好基底材料。如果需要氮化，建議采用2～15μm的滲層厚度，此外如果需要，也可以蒸汽回火。 性能與用途 ASP2030的突出特點是具有高耐磨性以及高硬度下高抗壓強度，同時具有良好的整體淬硬性和熱處理尺寸穩定性以及極佳的抗回火性能，特別適合應用于高負荷的成形模具以及制作多刀刃的刀具。 |
 |
